汽车加装暗锁教程

广州新业软件有限公司       2017/1/18

有很多朋友肯定会说,我直接在线路上加一个暗锁开关不就行了。告诉你,那种方法是最死板,也是最不好用的,开关经常烧坏。我曾经就修过一台车,就因为开关线路烧坏,造成车身线路着火。下面给大家讲解一下这个电路图的工作原理。

首先,B+给 J2继电器控制线圈一个正电,J2继电器吸合。同时,若打开点火开关,则下面的电路导通:

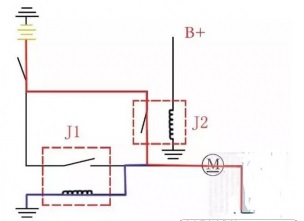

这时,打开点火开关,因为J2继电器工作了,则电流从电源正级,经红色画线部分给油泵供电,油泵工作。

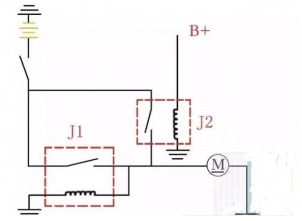

同时,它也会同时给J1继电器的控制线圈供电,J1继电器工作,J1闭合,这时断掉给J2继电器的控制线圈供电,电路图会变成如下:



这时,因为一开始J2工作,有电给J1控制线圈供电,J1导通。这时哪怕J2的供电失去,油泵也不会不工作。油泵的供电,会从蓄电池正级,经红色线部分,给油泵供电。

同时,它也会有一条支路,给J1继电器的控制线圈供电,J1持续接通。



电路特点:

1、这个暗锁加装电路图,在起动的同时,需要给J2继电器的控制线圈B+一个正电,油泵才能正常工作。

2、而且起动后,哪怕给J2控制线圈B+一个正电,也不影响油泵的工作以及B+供电端的工作。

3、采用继电器的控制形式,大大的减小了加装线路的故障率。



大家可以发挥想象,这个B+可以是哪的电???小编我给大家例举几个:

1、刹车灯正电:踩住刹车的同时才能着车;

2、升窗的正电:按住升窗的同时才能着车;

3、小灯的供电:开小灯后才能着车。



加装需要的材料:

四脚常开继电器2个(五脚继电器就接常开柱)、继电器座两个。



加装方法:(我这个是控制油泵供电)

1、断开原车油泵正极供电线;

2、按下图,接好两个继电器;(画的不好,请见谅)



下面是实际操作

工具:AC开关,继电器,小剪刀,汽车电线(长度自己选择),电工胶布.

成本:30元以内.

时间:1小时内.

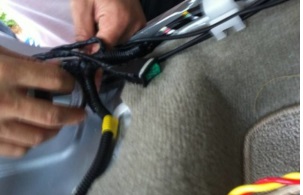

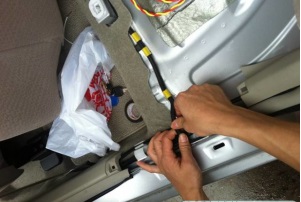

1,打开后座看到一堆线,绿的是油路,黑白是地线.

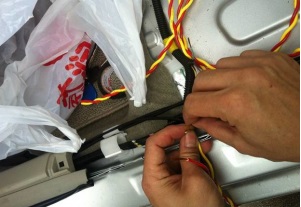

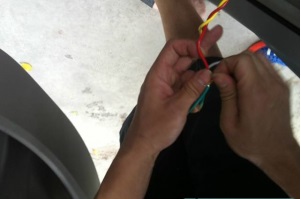

2,沿着这堆线打开一个缺口,找到绿线与黑白线剪开,用汽车电线(注:本人没买到,因为要买一大圈的.汽配店不散卖,故买了相对较粗的铜电线,没办法,电压是12V,电流较大,所以尽量买大点的稳妥点)连接好绿线与黑白线,并用胶布缠好.

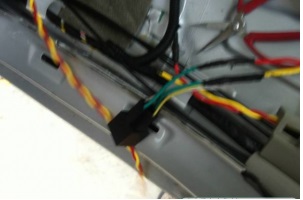

3.汽车电线另2头接继电器(图中:车神之光,非广告,牌子我也不懂,别人介绍的,版主认为是广告可以把这个删了.谢谢)的2根粗线.

4,继电器2根细线连AC开关.胶布圈好.

5.开关位置与美观自己做.

看下图水果机拍的不清楚不好意思........

附上认证神器与600公里处女吻图.
